Hệ thống  điều hòa ô tô là một bộ phận rất cần thiết trên xe ô tô nhất là với đặc điểm khí hậu của Việt Nam. Vậy hệ điều hòa ô tô có cấu tạo và nguyên lý hoạt động ra sao, mời bạn đọc cùng theo dõi bài viết dưới đây:

Cấu tạo của hệ thống điều hòa ô tô:

Hệ thống điều hòa ô tô nhiệm vụ:

- Lọc sạch tinh khiết không khí trước khi đưa vào trong ô tô.

- Làm mát khối không khí và duy trì ở nhiệt độ thích hợp.

- Hút sạch chất ẩm ướt trong khối không khí đó.

- Giúp cho khách hàng và lái xe mát mẻ, thoải mái trong điều kiện thời tiết nóng bức hoặc lạnh giá.

Vậy để làm được những nhiệm vụ đó thì hệ thống điều hòa ô tô cần có cấu tạo như thế nào?

1. Cấu tạo hế thống sưởi ấm của hệ thống điều hòa ô tô:

Hệ thống sưởi ấm bao gồm những chi tiết sau:

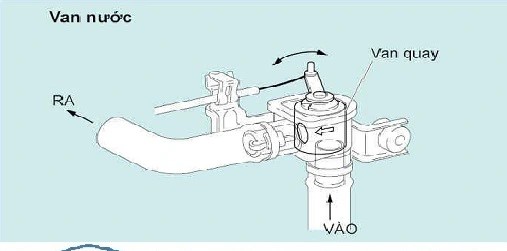

- Van nước: Được lắp trong mạch nước làm mát của động cơ.và dùng để điều khiển lượng nước làm mát của động cơ tới dàn sưởi. Van này một jsố dòng xe không có mà hệ thống làm mát tuần hoàn liên tục nước làm mát qua dàn sưởi.

- Dàn sưởi ( hay gọi là két sưởi): Nước làm mát của động cơ được chảy vào dàn sưởi ở nhiệt độ trung bình khoảng 80 độ. Không khí qua dàn sưởi và nhận nhiệt độ từ nước làm mát. Dàn sưởi có cấu tạo gồm các đường ống, vỏ và cánh tản nhiệt.

- Quạt dàn lạnh: Sẽ trình bày ở phần làm mát của hệ thống điều hòa

2. Cấu tạo hệ thống làm mát của điều hòa ô tô:

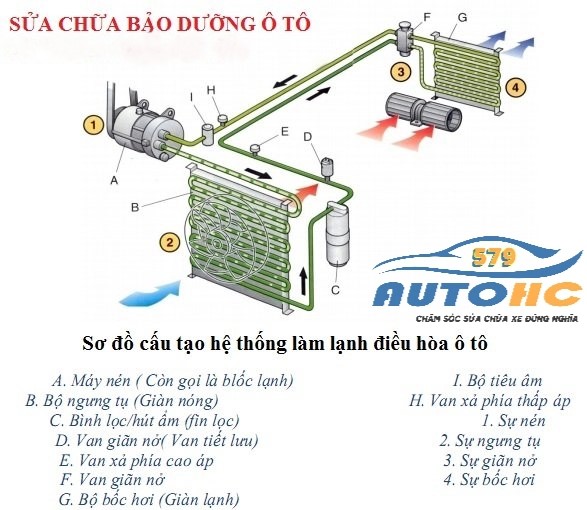

Hệ thống làm mát của điều hòa ô tô là hệ thống hoạt động khép kín và bao gồm những chi tiết sau:

- Lốc lạnh điều hòa hay gọi là máy nén: Lốc lạnh điều hòa ô tô nén áp suất môi chất và chuyển thành trạng thái khí ở nhiệt độ và áp suất cao sau đó chuyển tới dàn nóng.

- Giàn nóng: Giàn nóng hay là giàn ngưng làm môi chất ở thể khí có áp suất và nhiệt độ cao chuyển thành môi chất ở trạng thái nhiệt độ và áp suất thấp. Giàn nóng bao gồm các cánh tản nhiệt và đường ống và dược lắp ở phía trước két nước làm mát ở đầu xe.

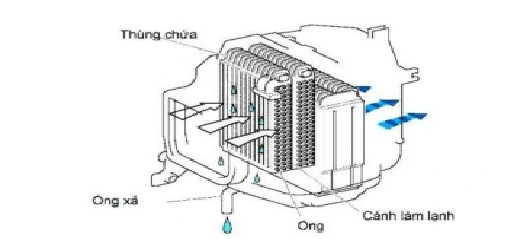

- Giàn lạnh: Giàn lạnh làm bay hơi môi chất ở dang sương sau khi van dãn nở. Môi chất trong giàn lạnh có nhiệt độ và áp suất thấp, nó làm lạnh không khí quanh giàn lạnh. Giàn lạnh gồm có thùng chứa, các đường ống và cánh làm lạnh, đường ống xuyên qua cánh làm lạnh và hình thành các rãnh nhỏ đê truyền nhiệt được tốt.

- Van tiết lưu: Nếu giàn nóng không tản nhiệt được bình thường hoặc bị tắc thì áp suất giàn nóng và bộ lọc sẽ cao bất thường tạo nên sự nguy hiểm cho đường ống dẫn. Để ngăn cho hiện tượng này sảy ra thì van giảm áp mở để giảm áp suất.

- Công tắc nhiệt độ: Công tắc nhiệt độn để đo nhiệt độ của môi chất, nếu nhiệt độ quá cao, công tắc này sẽ làm cho lốc lạnh dừng lại đảm bảo lốc lạnh không bị kẹt.

- Dầu lạnh: Dầu lạnh để bôi trơn các chi tiết chuyển động của lốc lạnh điều hòa. Dầu lạnh bôi trơn bằng cách hòa vào môi chất và tuần hoàn trong hệ thống điều hòa.

- Ly hợp điện từ ( Bộ đầu lốc): Bộ đầu lốc được dẫn động bằng dây đai để kết nối động cơ với lốc lạnh điều hòa. Bộ đầu lốc dùng để dẫn động và dừng lốc lạnh khi cần thiết.

- Ga điều hòa:

- Quạt gió dàn lạnh:

- Lọc gió điều hòa: lọc bụi bẩn của không khí

- Bộ điều khiển hệ thống điều hòa: Dùng để điều khiển hệ thống điều hòa làm mát, sưởi ấm, tăng giảm nhiệt độ và tốc độ quay của quạt gió.

Vai trò chức năng hoạt động của hệ thống điều hòa ô tô

Hệ thống điều hòa ô tô giúp điều khiển nhiệt độ bên trong xe ô tô. Ngoài chức năng điều khiển nhiệt độ làm mát vào sưởi ấm nó còn đóng vai trò là bộ hút ẩm. Hệ thống điều hòa ô tô cũng giúp tan băng, tuyết, sương đọng bên trong và bên ngoài kính, cửa.

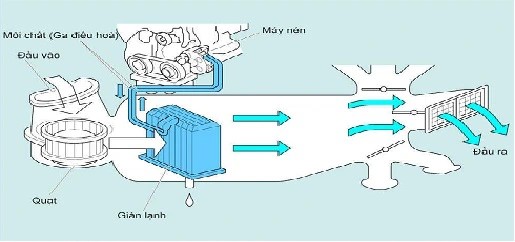

1. Chức năng hoạt động làm mát của hệ thống điều hòa ô tô:

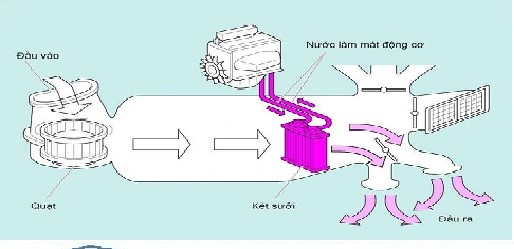

2. Chức năng hoạt động sưởi ấm của hệ thống điều hòa ô tô:

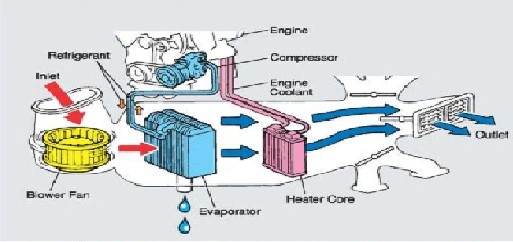

3. Chức năng hoạt đọng hút ẩm của hệ thống điều hòa ô tô:

Nguyên lý hoạt động của hệ thống điều hòa ô to:

1. Nguyên lý hoạt động sưởi ấm của hệ thống điều hòa:

Hệ thống sưởi dùng giàn sưởi làm bộ trao đổi nhiệt để sưởi ấm không khí. Nước làm mát được đun nóng bằng động cơ sẽ đi vào dàn sưởi. nó sẽ  sưởi ấm không khí đi ra từ quạt gió.

2. Nguyên lý hoạt động của hệ thống làm lạnh điều hòa ô tô:

Hoạt động của hệ thống làm lạnh điều hòa ô tô được tiến hành theo những bước cơ bản sau đây nhằm làm lạnh khối không khí và phân luồng khí mát trong cabin ô tô.

Video mô tả hoạt động của hệ thống điều hòa ô tô

- Môi chất lạnh thể hơi được bơm từ lốc lạnh dưới áp suất và nhiệt độ cao đến giàn nóng.

- Tại giàn nóng, nhiệt độ của môi chất lạnh rất cao, quạt gió thổi mát giàn nóng, môi chất lạnh thể hơi được giảm nhiệt, giảm áp nên ngưng tụ thành thể lỏng dưới áp suất cao, nhiệt độ thấp.

- Môi chất lạnh tiếp tục lưu thông đến bình lọc hút ẩm, tại đây môi chất được lọc tinh khiết hết hơi ẩm và tạp chất.

- Van tiết lưu điều tiết lưu lượng của môi chất lạnh thể lỏng để phun vào giàn lạnh, làm lạnh thấp áp của môi chất lạnh. Do được giảm áp nên môi chất lạnh thể lỏng sôi, bốc hơi biến thành thể hơi bên trong giàn lạnh.

- Trong quá trình bốc hơi, môi chất lạnh hấp thụ nhiệt bên trong cabin ô tô và làm cho giàn lạnh trở nên lạnh.Quạt giàn lạnh thổi một lượng không khí lớn xuyên qua giàn lạnh và đưa vào ô tô.

- Sau đó môi chất lạnh ở thể hơi được hút trở về máy nén.

Biện pháp ngăn ngừa sự cố hệ thống điều hòa ô tô trong tương lai

Để phòng tránh những sự cố bất ngờ khiến khiến điều hòa ô tô mất tác dụng. Để không mất thêm những chi phí lớn khi thay thế phụ tùng của hệ thống điều hòa ô tô. bạn cần quan tâm đến hệ thống điều hòa ô tô về cách sử dụng đúng cách và bảo dưỡng đúng cách. Chúng tôi có một số lời khuyên về các biện pháp ngăn ngừa sự cố hệ thống điều hòa ô tô trong tương lai như sau:

- Sử dụng điều hòa ô tô đúng cách: Để giữ các thiết bị của hệ thống điều hòa được bền bỉ, không kéo theo những hư hỏng của hệ thống khác. Trước khi lên xe và sử dụng điều hòa ô tô, bạn nên: mở kính cửa xe để khí nóng thoát ra ngoài, khởi động xe khoảng 10 phút rồi hãy bật điều hòa ô tô. Làm như vậy thì sẽ đỡ gây tốn năng lượng, giúp tăng tuổi thọ ắc quy ô tô và hệ thống làm lạnh.

Cùng với đó khi sử dụng điều hòa ô tô, cần đóng kín cửa để tránh lãng phí hơi lạnh ra ngoài, tiết kiệm nhiên liệu và để chế độ quạt gió phù hợp.

Đối với điều kiện không khí bình thường thì bạn nên lấy gió từ môi trường để tăng thêm dưỡng khí cho người ngồi trong xe.

Đối với điều kiện trời mưa gió và ngập nước bạn nên tắt điều hòa ô tô để tránh rác bẩn gây hư hại hệ thống điều hòa ô tô.

- Bảo dưỡng điều hòa ô tô đúng cách: Luôn tuân thủ đúng quy trình bảo dưỡng ô tô các cấp, để dễ dàng theo dõi tình trạng của hệ thống điều hòa cũng như kịp thời phát hiện, ngăn chặn những hư hỏng của hệ thống điều hòa ô tô.

Vệ sinh lọc gió điều hòa ô tô thường xuyên và kiểm tra những vị trí thấm dầu, rò rỉ ga và dầu bất thường, lắng nghe những âm thanh bất thường từ khoang máy như tiếng quạt gió kêu bất thường, tiếng kêu của lốc lạnh điều hòa để kịp thời kiểm tra.

Xem thêm các các bài viết về bảo dưỡng sửa chữa điều hòa ô tô tại AUTO HC 579:

Sửa chữa điều hòa ô tô

Giá dịch vụ sửa chữa điều hòa ô tô

Dấu hiệu hư hỏng hệ thống điều hòa ô tô

Cách xử lý mùi điều hòa hôi trên ô tô

Bảo dưỡng điều hòa ô tô tại Hà Nội

Nguyên nhân điều hòa ô tô có mùi hôi

Báo giá sửa chữa điều hòa ô tô và những điều cần lưu ý

Chi phí sửa chữa điều hòa ô tô

Bảng báo giá sửa chữa điều hòa ô to

Trên đây là bài viết giới thiệu Hệ thống điều hòa ô tô: Cấu tạo và nguyên lý hoạt độngĐể được tư vấn kỹ thuật cũng như báo giá chi tiết về các dịch vụ sửa chữa hệ thống điều hòa ô tô và các dịch vụ khác quý khách vui lòng liên hệ:
